隨著工業的發展，PLC聯網進行遠程監控、遠程運維的需求越來越多，通常是通過PLC的通信口外接一個聯網模塊來實現。很多企業自動化產品與非標自動化產品安裝現場地處偏僻，沒有網絡怎么辦？隨著本地通信控制的局限性，遠程控制聯網通信，采用有線和無線的方式慢慢的進入主流。以太網口通信和無線網絡通信慢慢的在PLC遠程控制取代了原有的本地串口或總線方式控制。
西門子自動化控制系統在工業控制市場應用相當廣泛。老的控制系統在構建初期并沒有考慮到現在的信息化聯網需求，因此絕大多數系統并沒有集成工業以太網通訊接口。
那要實現老的設備數據采集并與第三方平臺進行數據對接我們該怎么快速便捷的實現呢?
為了解決這個現實的問題華辰智通推出了以下解決方案：
在不需要修改S7-200/300/400 PLC現有通訊的環境下，實現PLC可擴展出以太網口進行通訊。
內置高度優化的OPCUA服務器:支持多種工業設備控制系統數據采集（讀寫訪問）多種數據上傳方式：
1）MQTT協議消息發布服務與第三方平臺實現數據交互
2）MySQL/SQL Server數據存儲到第三方服務平臺
3）數據庫網絡同步功能：支持MySQL/SQL Server數據庫斷點同步
如何選擇聯網模塊進行plc遠程監控呢？
假如：一臺或多臺設備分布在不同的地區或國外，如果要對其PLC、HMI等自控產品進行遠程控制、調試和維護?設備廠商或系統服務商如何操作？如何實現減少人力出差成本，就能有效對遠在千里之外的現場進步管控？如何能夠?qū)崿F(xiàn)PLC異地程序上下載？
這個問題困擾了很多工控人，對于不想出差的他們來說， 如果有一種快速經濟的方式實現程序遠程下載到異地的PLC里， 不但節省人力物力， 還可以讓工作變得輕松。下面介紹一種經濟實惠的PLC遠程模塊-華辰智通HiNET 工業智能網關，實現工業物聯網保障。 只需三個步驟就可以實現PLC程序異地下載。

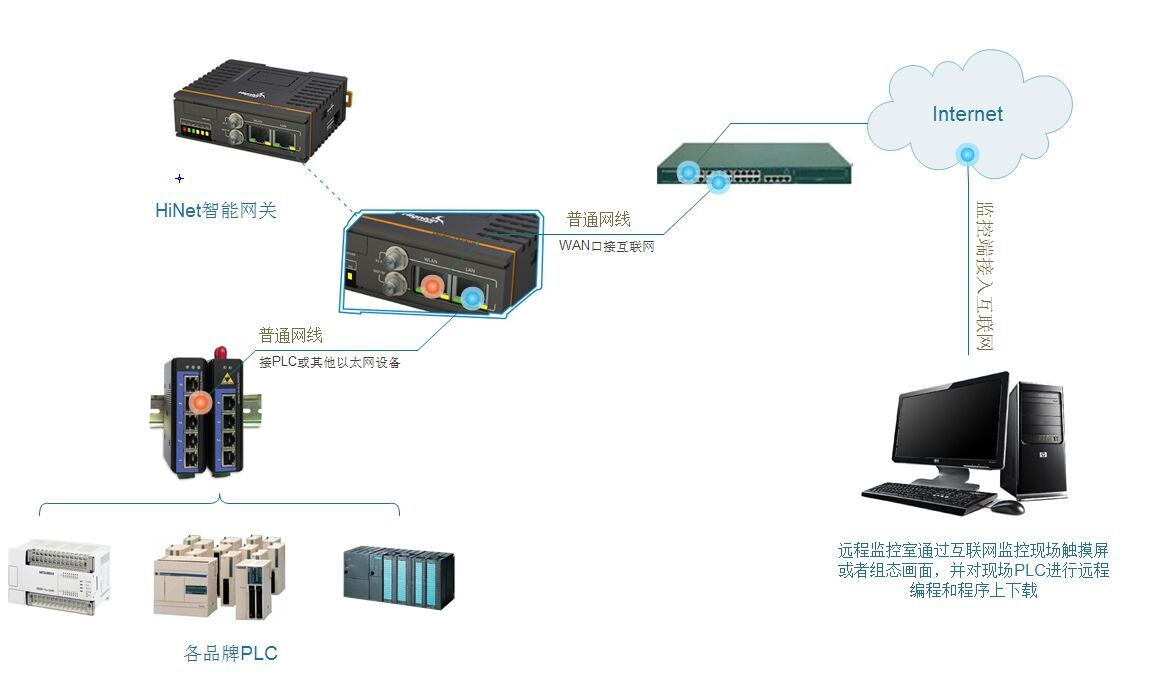

依靠監控終端的step7、WINCC等編程或上位機軟件實現對遠程PLC的遠程編程、在線監控、在線仿真、數據遠程采集、設備遠程控制等功能。
二、硬件需求
1、PC 編程器
2、網線或4G網卡或無線路由器
3、HiNet工業智能網關
三、軟件需求
1、Hinode設備管理客戶端
2、編程軟件
四、設備連接說明
1、與串口PLC連接方式
如果是串口PLC，如三菱FX的RS422口、臺達ES2 PLC的RS232等可通過專用配置電纜，一端接入PLC的編程口，另一端接入HiNet網關的COM口；
2、與網口PLC連接方式
如果是網口PLC，則可通過普通網線，一端接入PLC的網絡口，另一端接入HiNet網關的LAN口；
3、與電腦連接對HiNet進行配置
如果需要對網關進行配置時，則可通過普通網線，一端接入電腦，一端接入HiNet網關的LAN口。
五、如何采集西門子PLC的數據的流程：
第一步：工業智能網關正常聯網，網關和PLC硬件連接

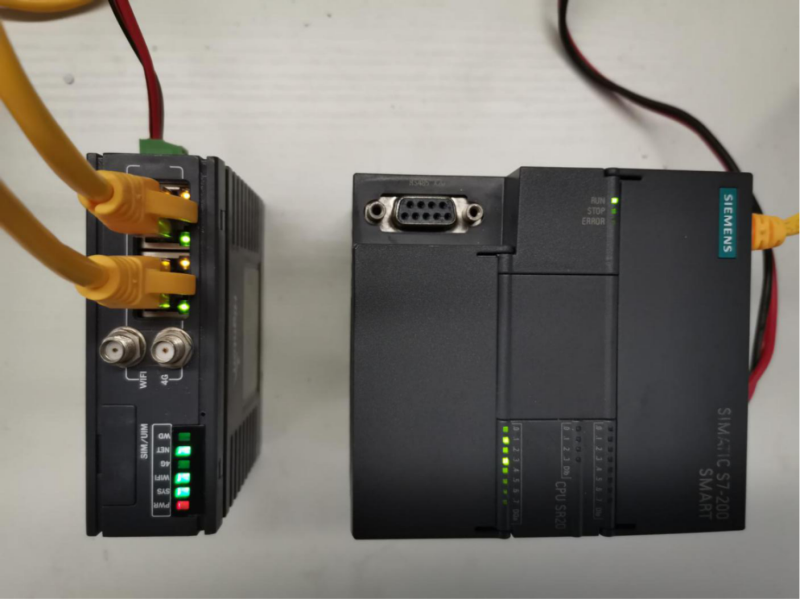

網關連接WIFI上網，西門子200 smart plc連接網關LAN口通信
華辰智通工業智能網關
第二步：進工業網關后臺，配置網關

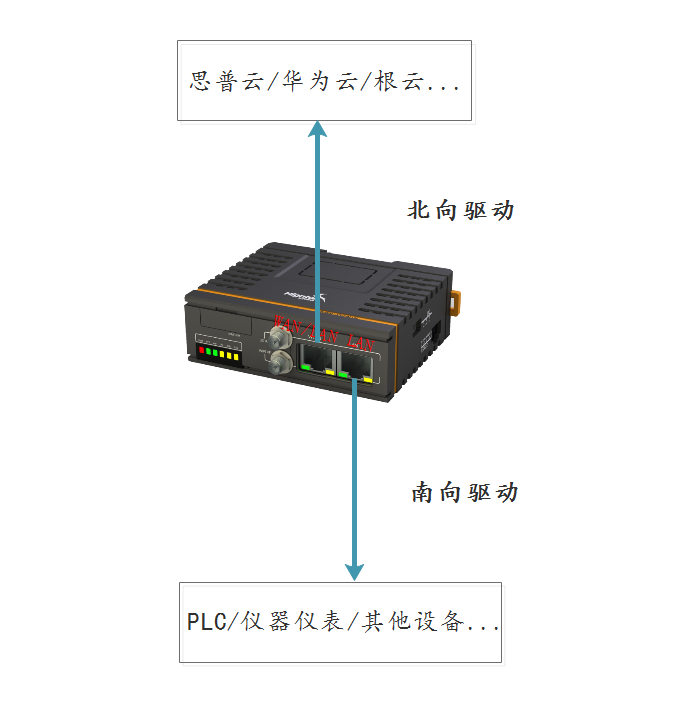

1、安裝驅動包（南向驅動）

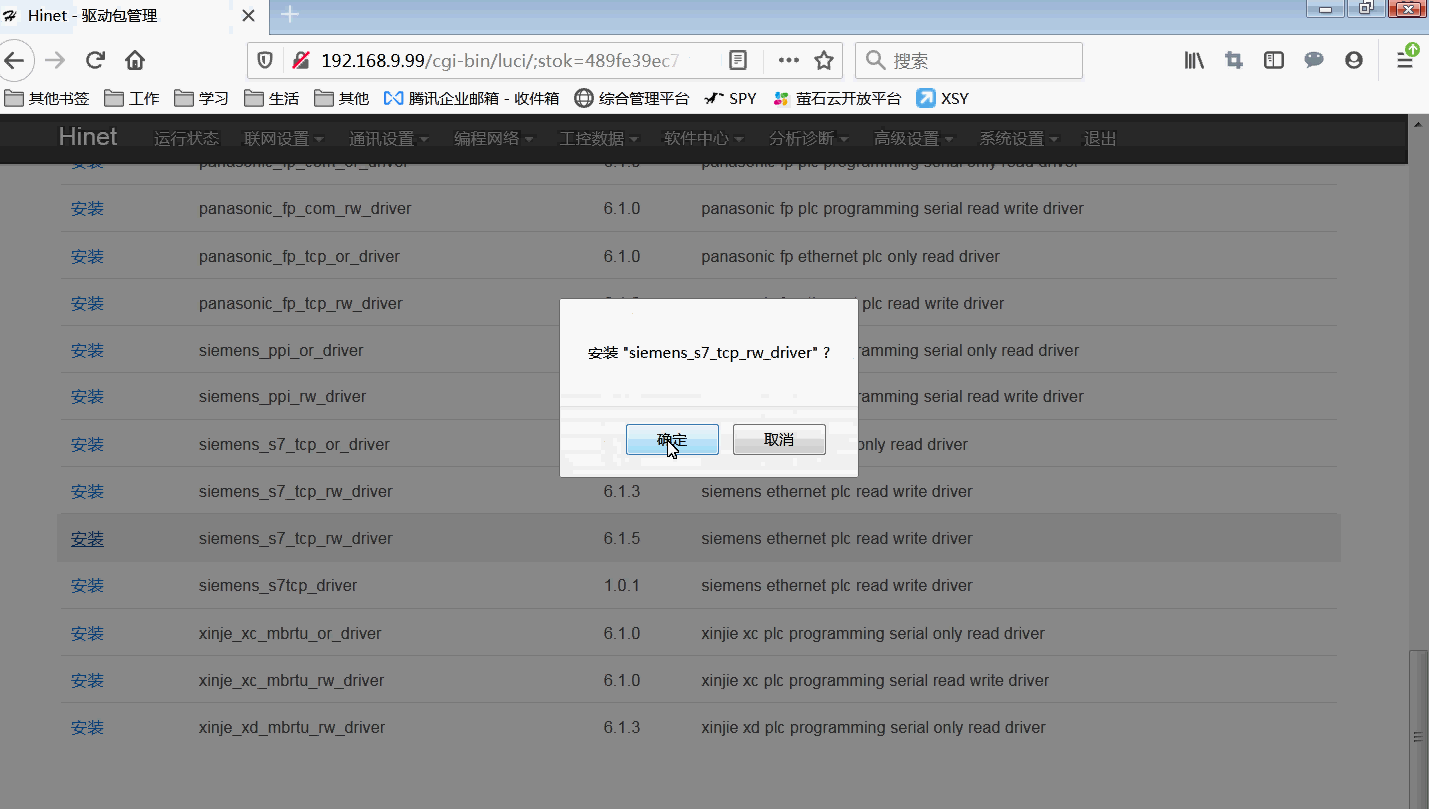

點擊“軟件中心-驅動包管理”，點擊【刷新列表】-【可用軟件包】，根據PLC安裝相應的驅動包，西門子200 smart plc選擇 siemens_s7_tcp_rw_driver最新版，點擊【安裝】。
注意：or為只讀，rw表示可讀可寫，需要遠程控制變量則選擇rw的驅動包
2、安裝傳輸包（北向驅動）

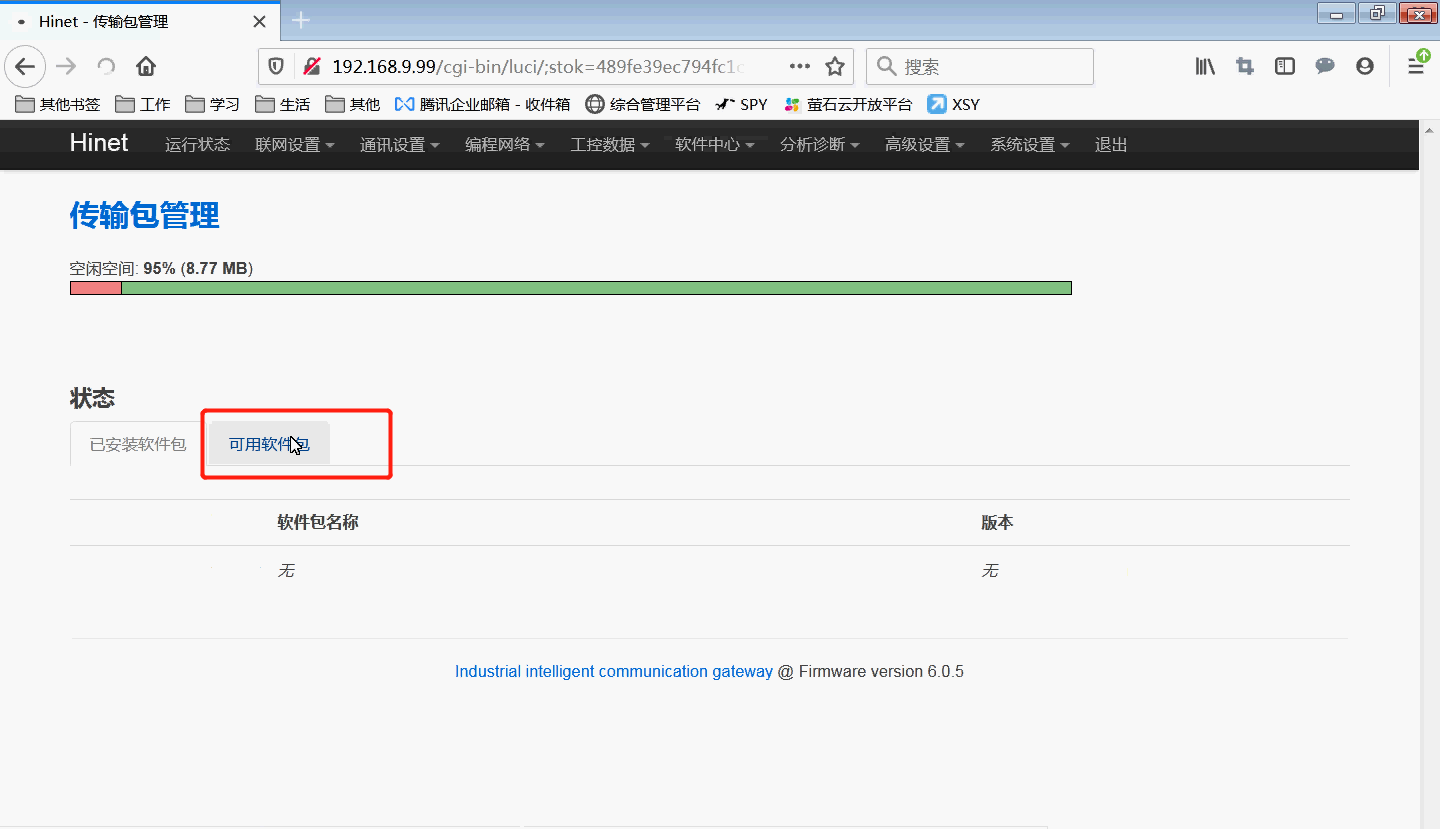

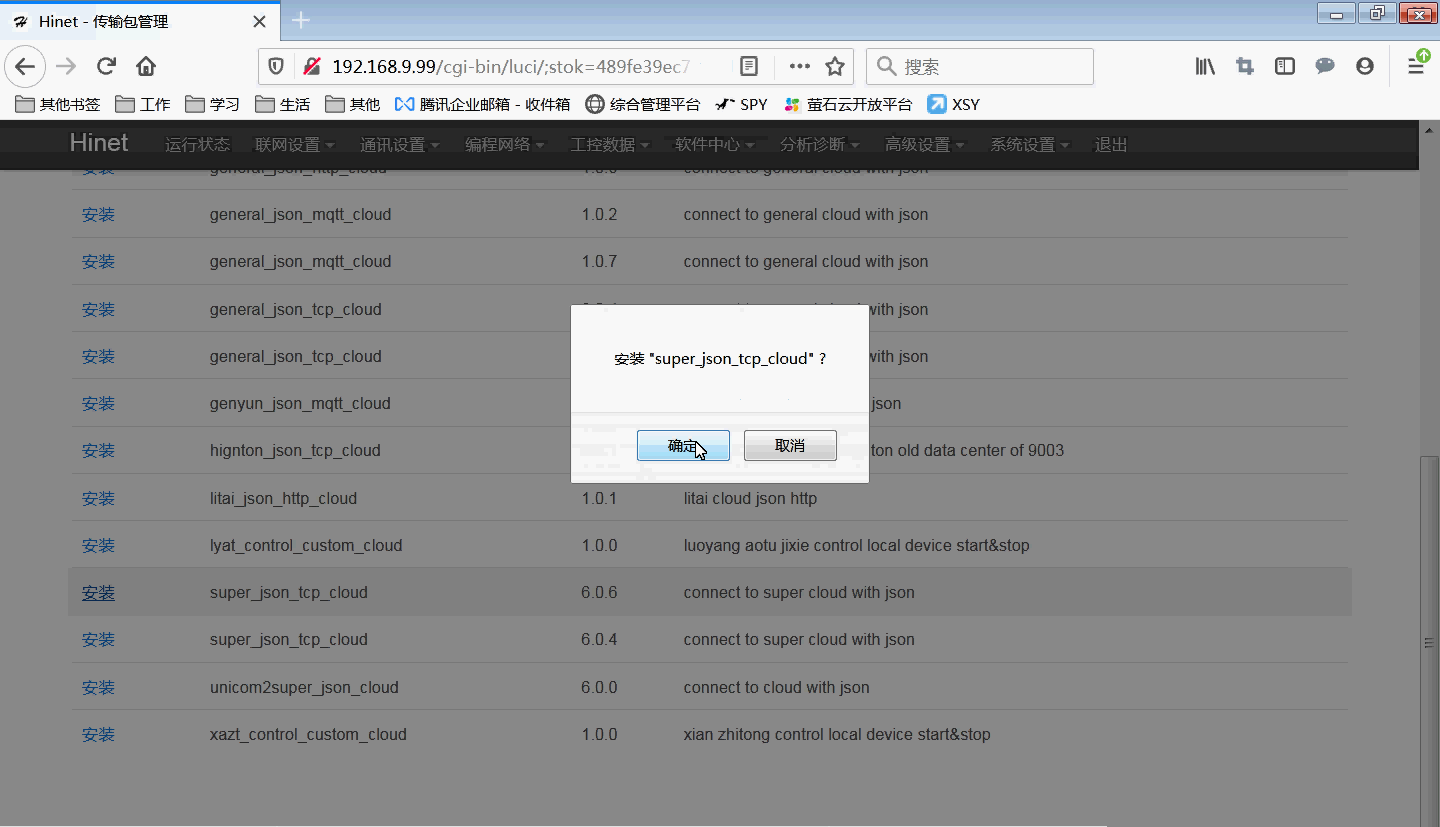

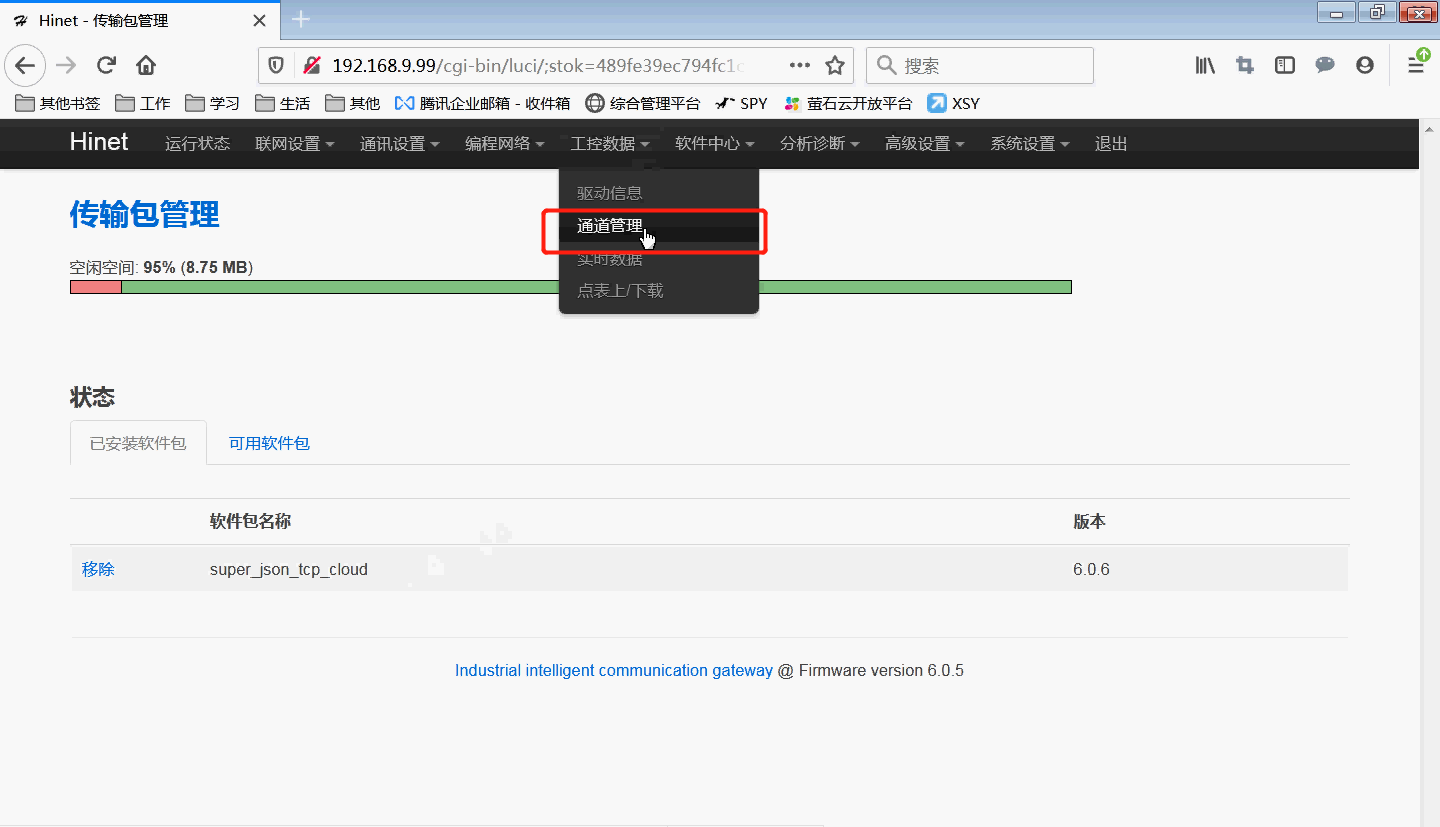

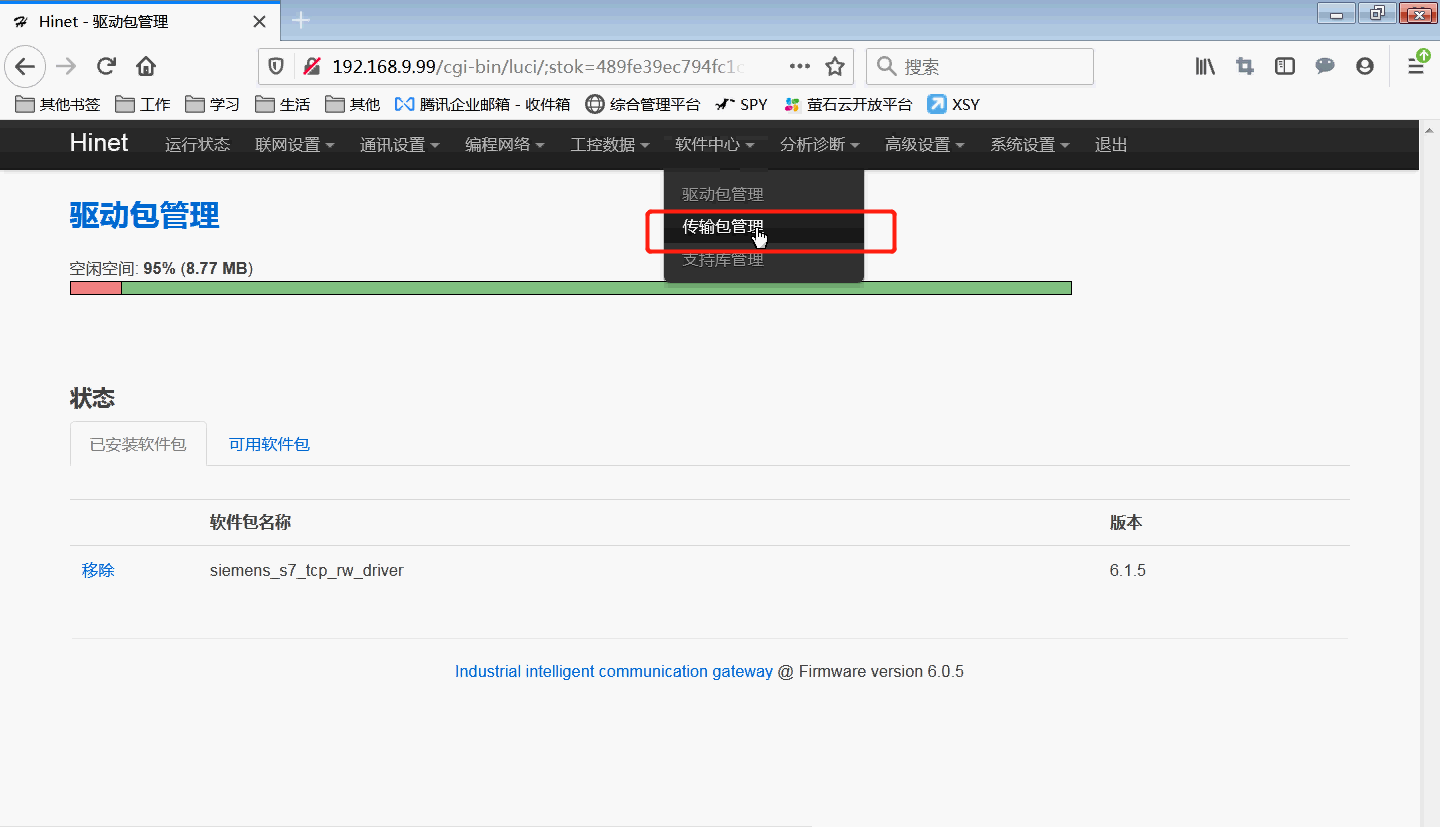

點擊“軟件中心-傳輸包管理”，點擊【可用軟件包】，選擇思普云傳輸包super_json_tcp_cloud最新版，點擊【安裝】。
3、設置采集通道

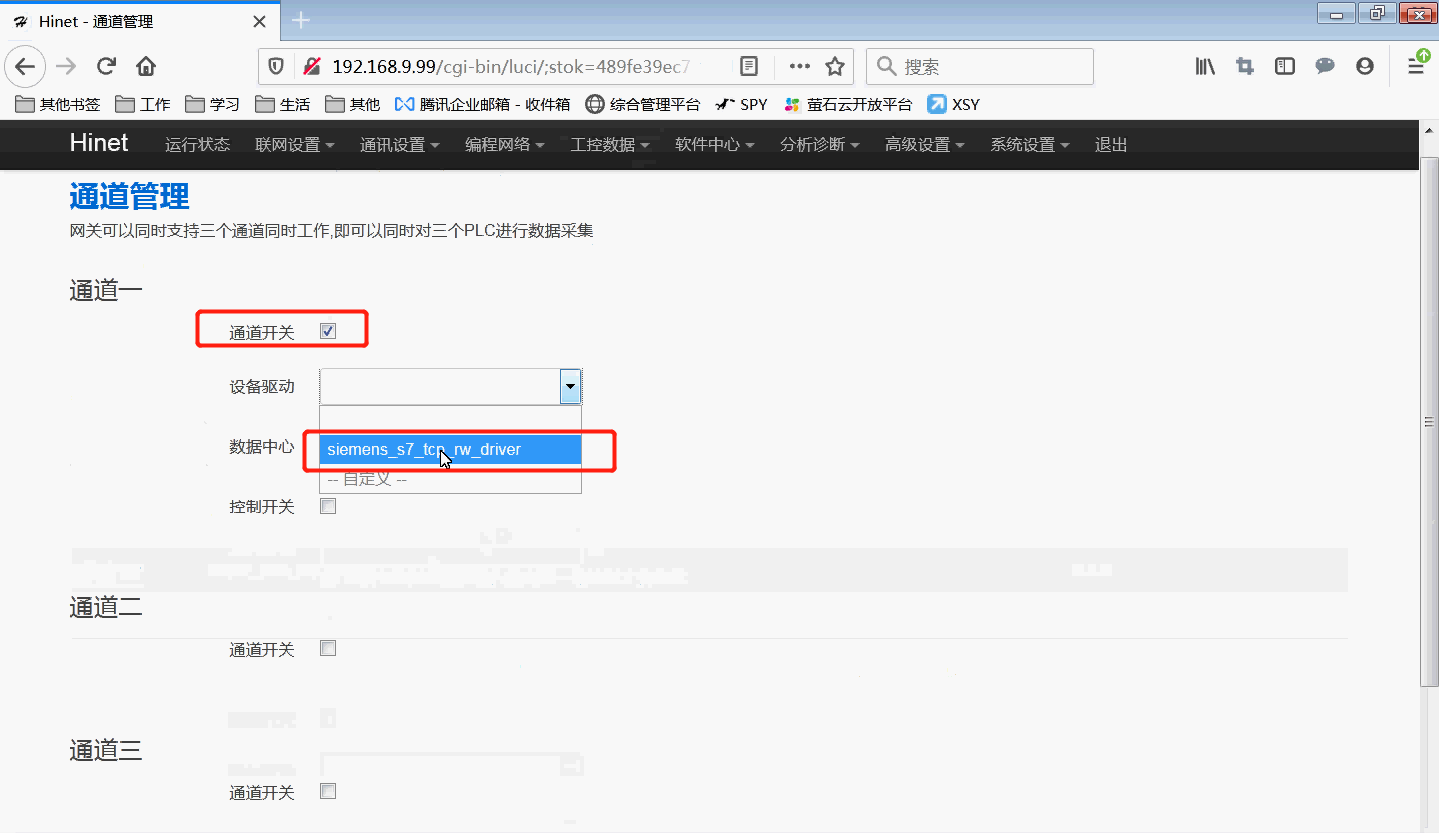

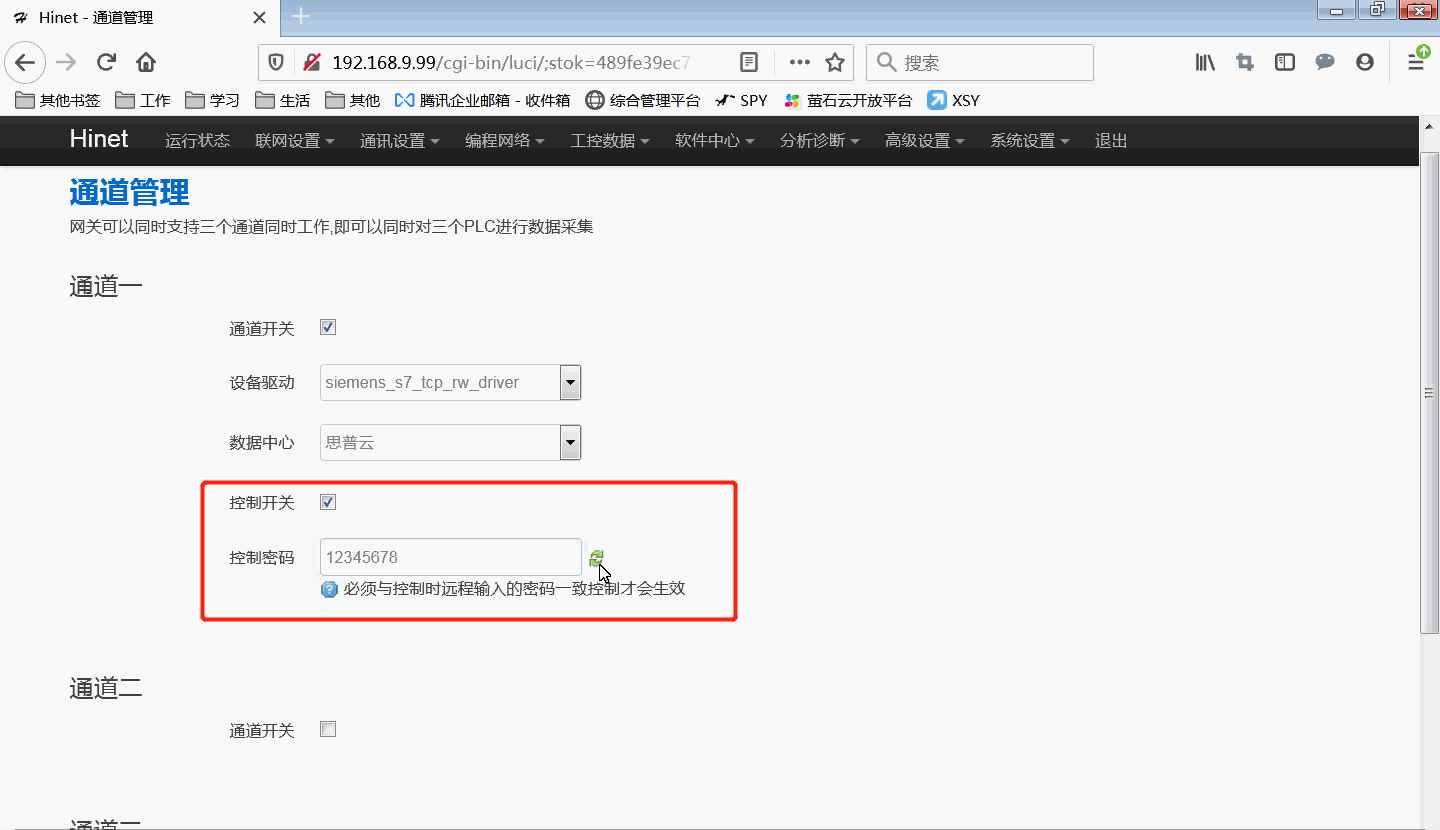

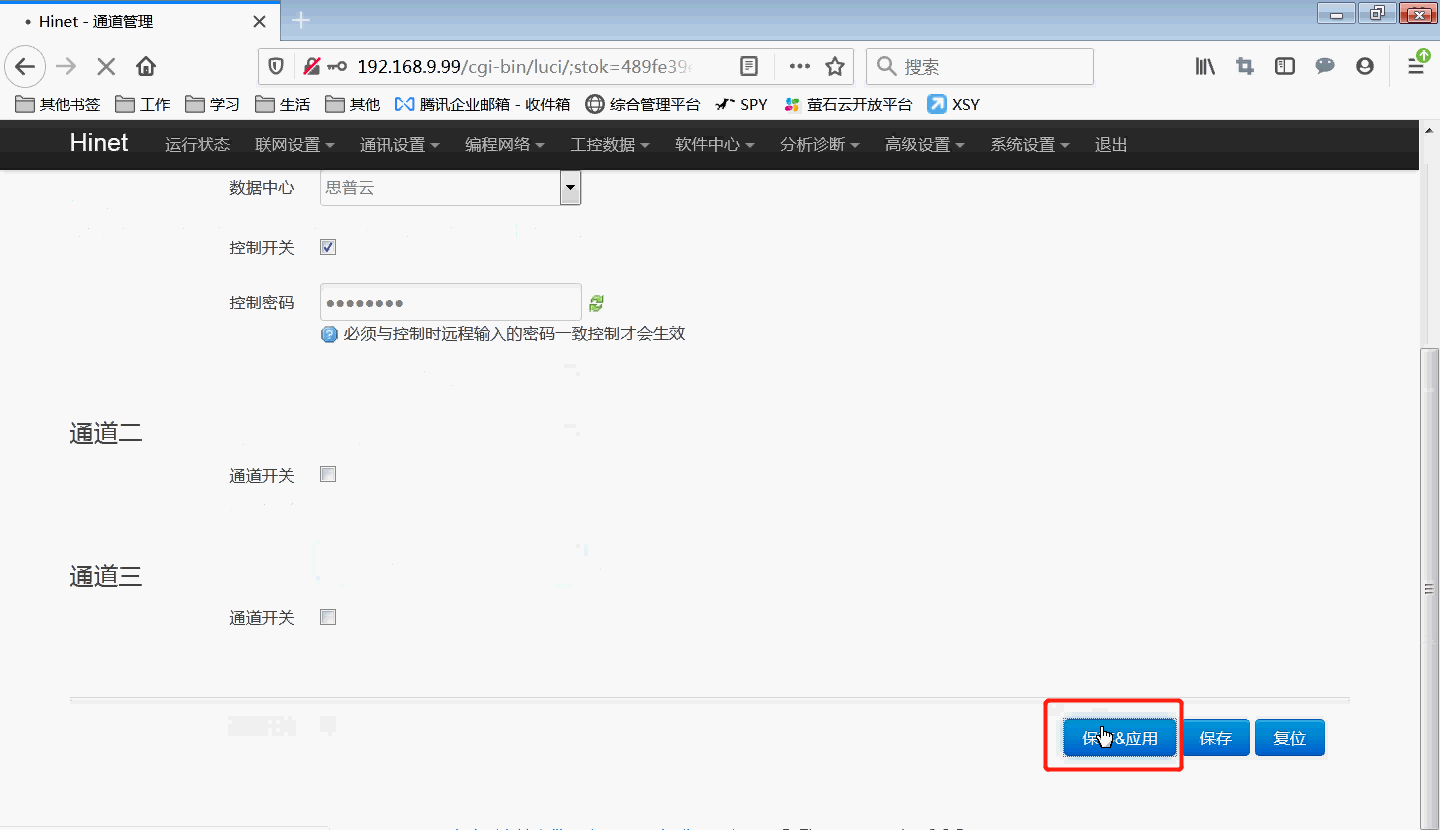

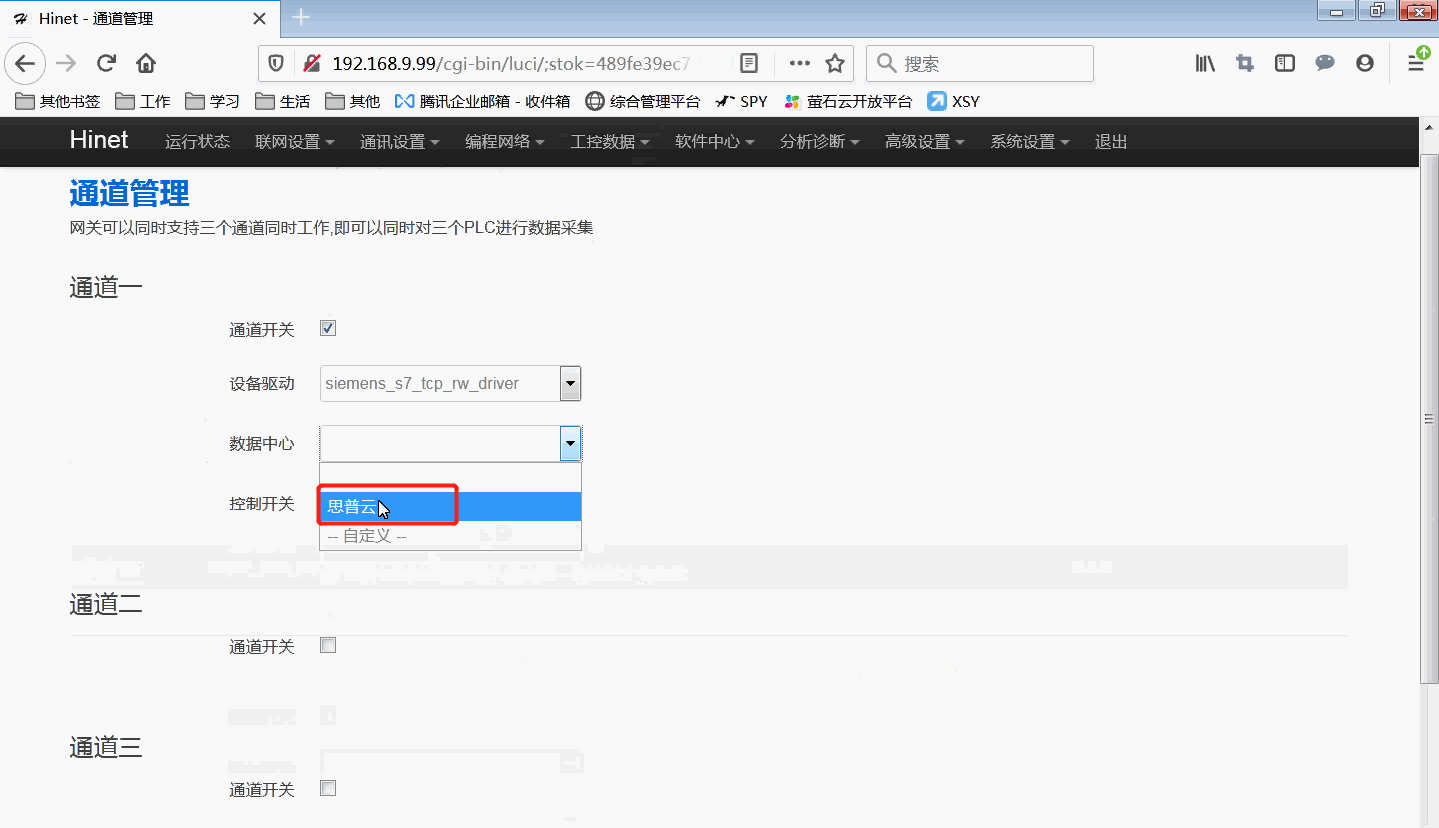

點擊“工控數據-通道管理”，勾選通道開關，設備驅動選擇西門子驅動包super_json_tcp_cloud，數據中心選擇思普云（手動輸入無效）。如需遠程控制變量寫入，則勾選控制開關，設置遠程控制密碼。設置完成點擊【保存&應用】。
注意：遠程控制密碼必須為8位數
4、修改網關LAN口IP

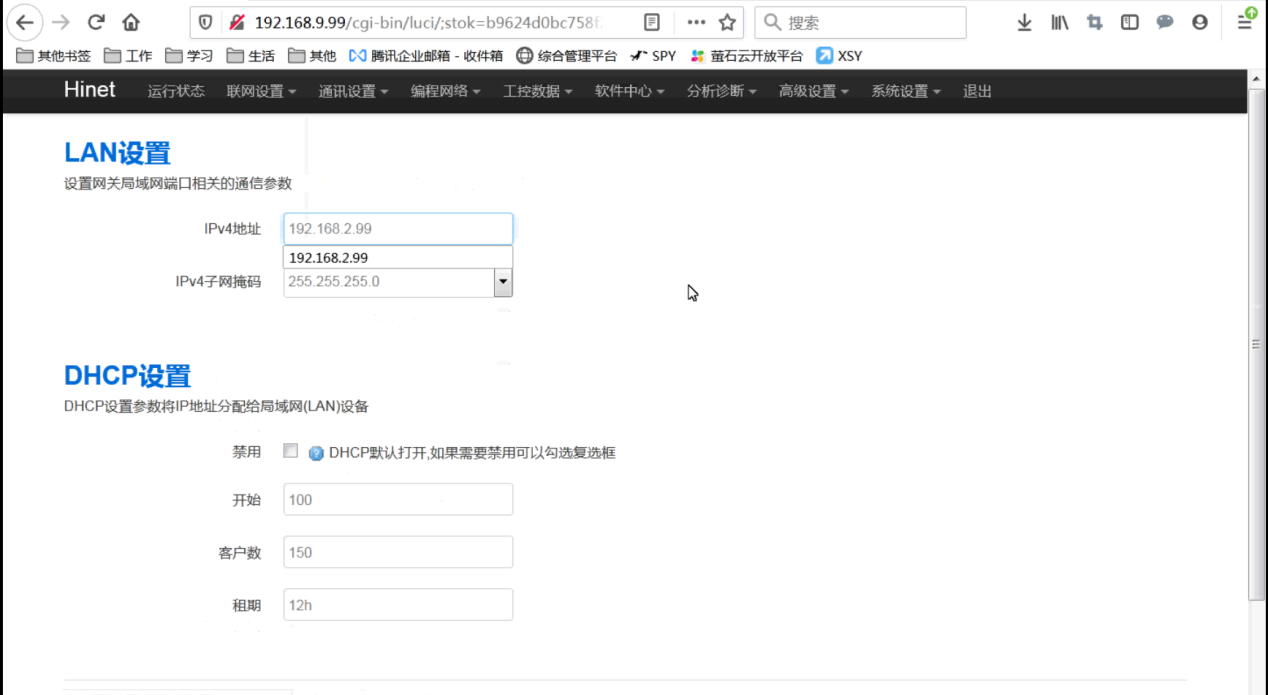

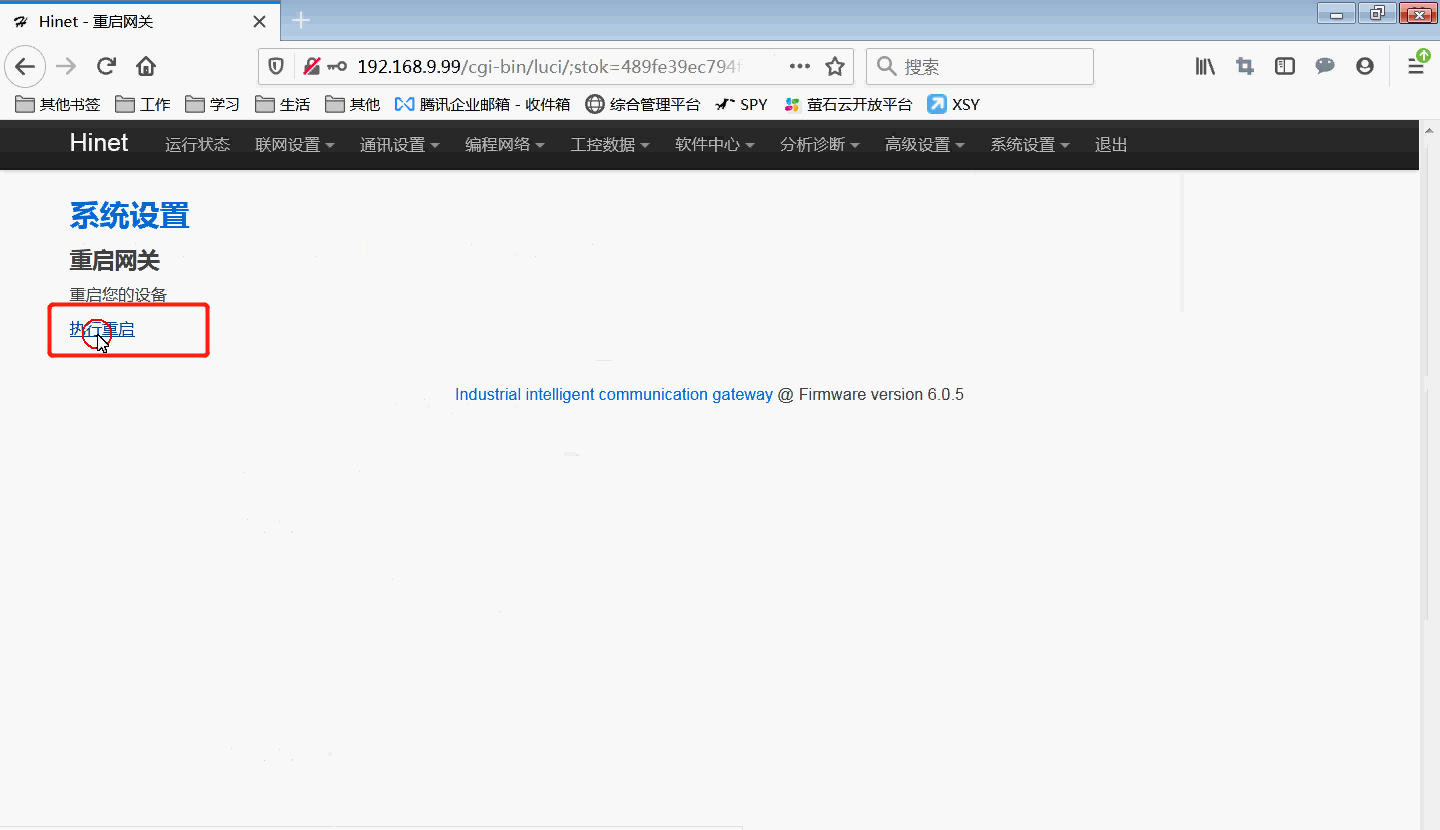

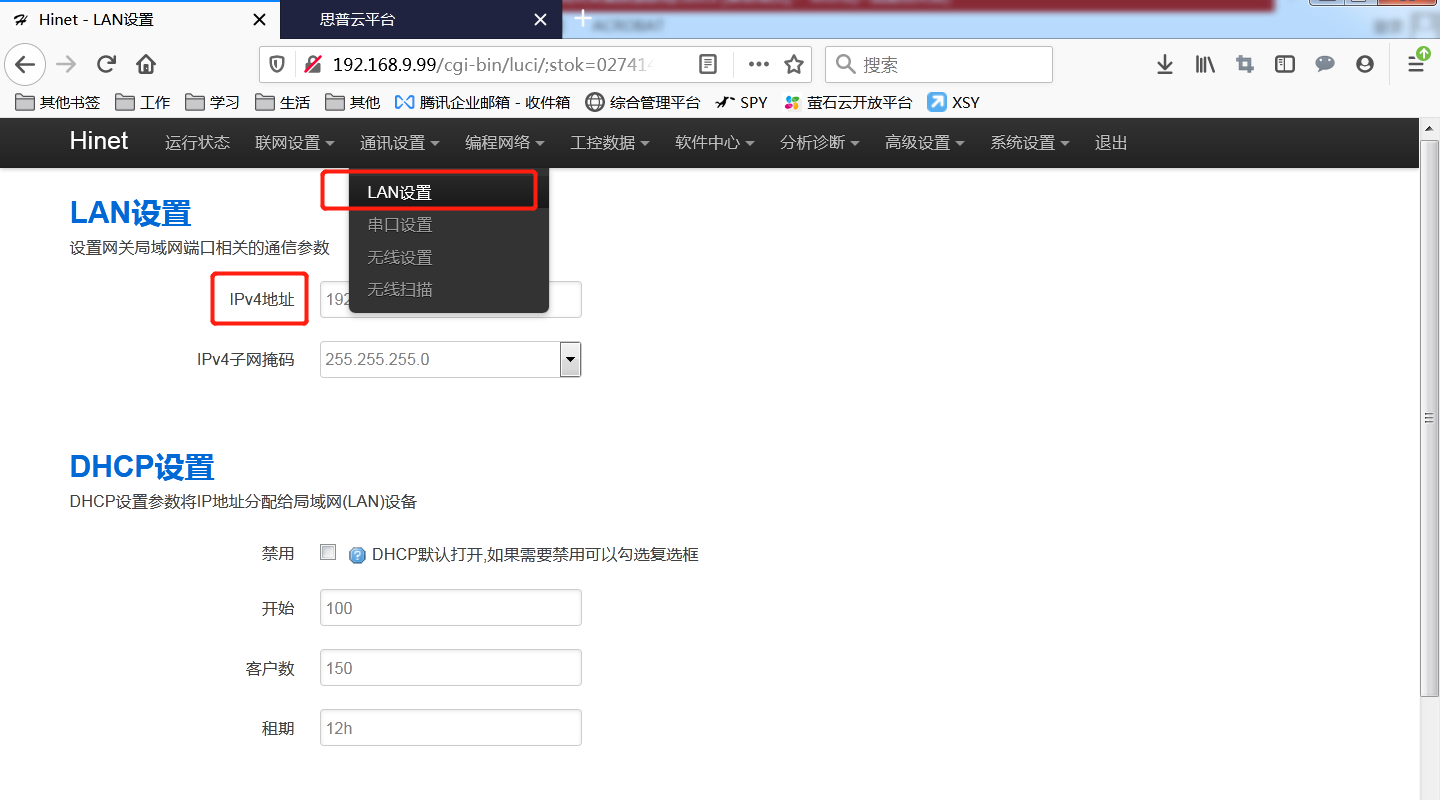

點擊【通訊設置】-【LAN設置 】，修改IPV4地址，網關IP需要與PLC IP在同網段，點擊【保存應用】。電腦需添加與網關同網段IP，返回網關后臺—【重啟網關】。
第三步：配置思普云

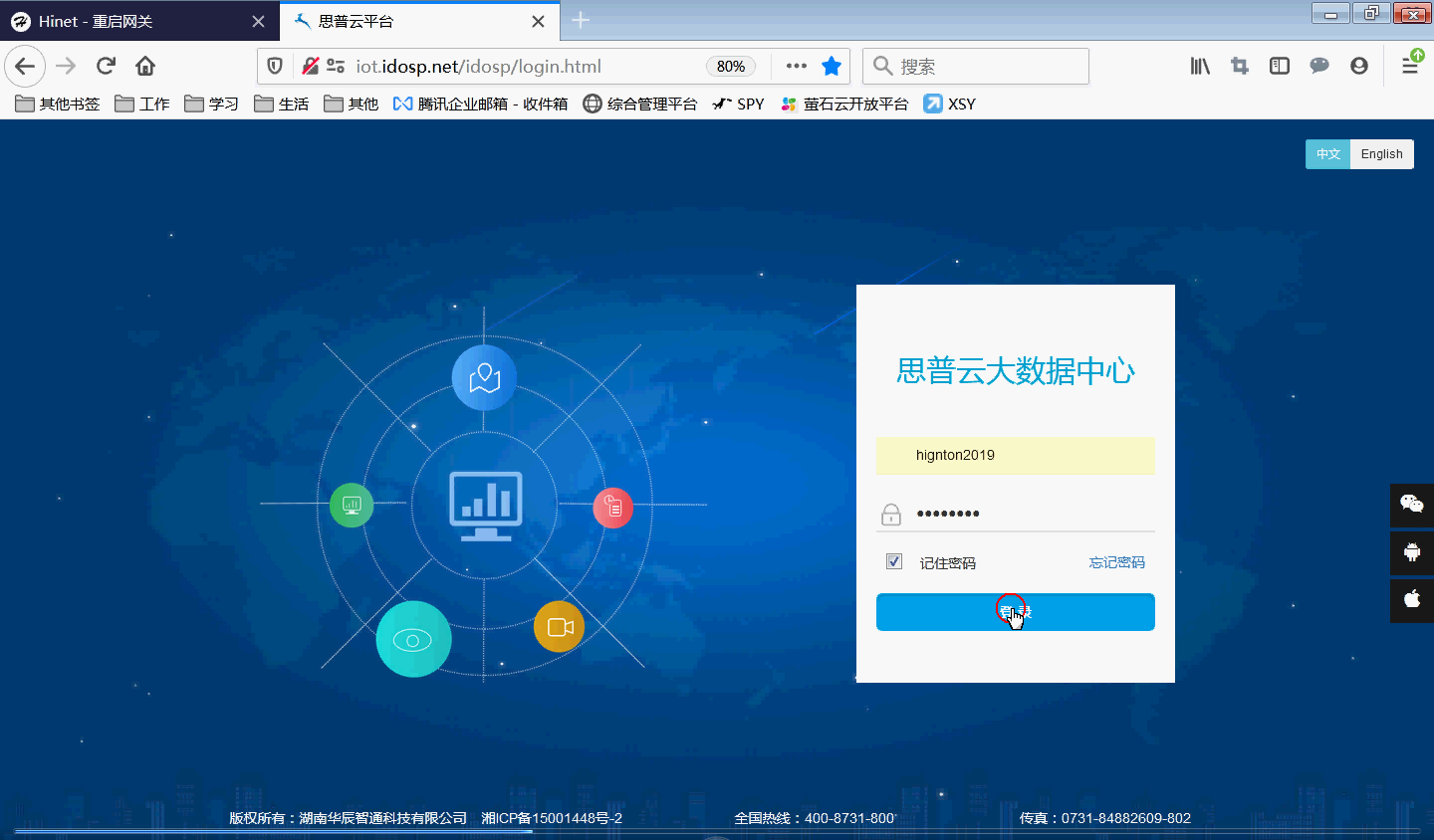

瀏覽器輸入iot.idosp.net打開思普云登錄界面，輸入思普云賬號密碼點擊【登錄。】
1、添加產品

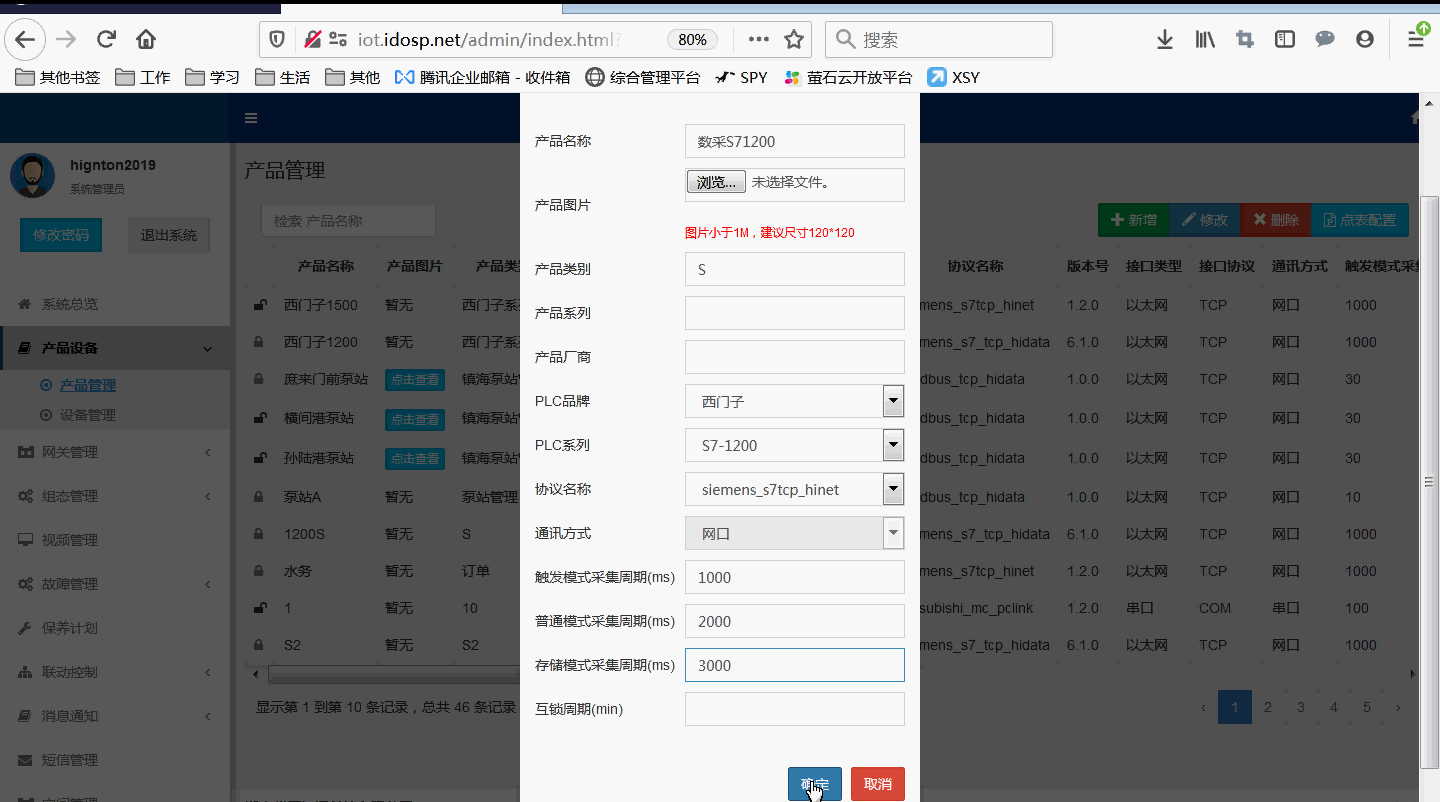

點擊產品設備-產品管理，點擊【新增】，紅框為必填項，
|
產品名稱、產品類別 |
PLC品牌、PLC系列、協議名稱 |
觸發模式采集周期 |
普通模式采集周期 |
存儲模式采集周期 |
|
自定義 |
根據PLC選擇 |
打開實時數據界面時按觸摸模式采集周期采集數據，設置1000ms表示1秒采集一次。目的是為節省流量 |
只要網關聯網成功，并與PLC正常連接。實時數據就會按普通模式采集周期一直采集 |
在普通模式的基礎上加了存儲功能，需要歷史數據或需要設置報警參數，則必須開啟存儲模式采集周期 |
配置點表

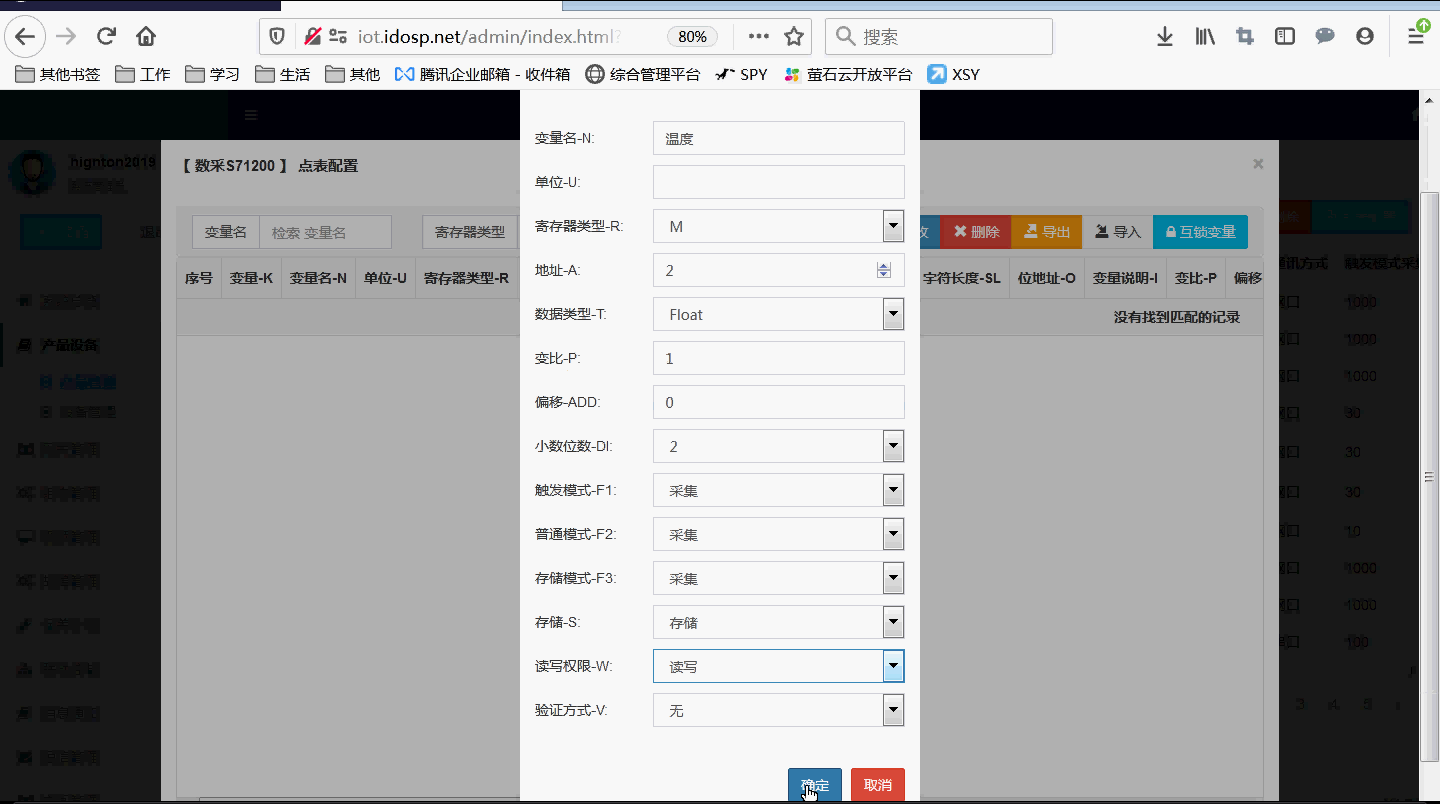

選擇產品點擊【點表配置】，點擊【新增】，點表根據PLC程序里的變量配置，
|
變量名、單位 |
寄存器類型、地址、數據類型 |
變比、偏移 |
觸發模式、普通模式、存儲模式 |
讀寫權限 |
|
自定義 |
根據變量配置 |
對采集上來的數據進行乘法和加法計算，
例如，采集的原始數據為3，變比設置為10，偏移設置為2，那么平臺上實時數據顯示的最終值等于3*10+2=32 |
設置了哪一種采集模式周期，哪一種模式就選采集，
例如，觸發模式采集周期設置1000ms，則觸摸模式選采集 |
需要遠程控制變量則選“讀寫” |
2、添加設備

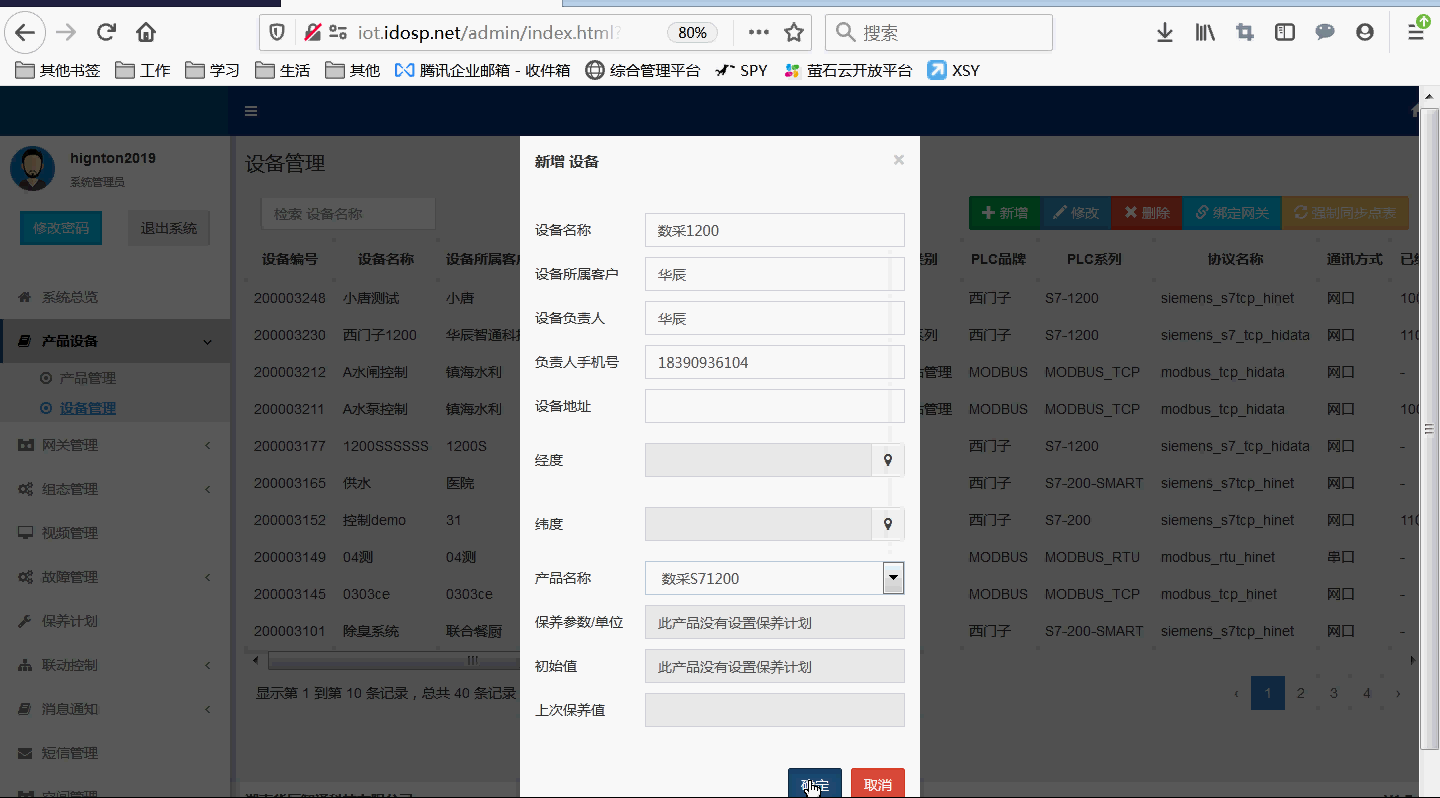

點擊產品設備-設備管理，點擊【新增】，填寫設備名稱、設備所屬客戶、設備負責人、負責人手機號，產品名稱選擇剛才添加的產品，點擊【確定】。
3、設備綁定工業智能網關

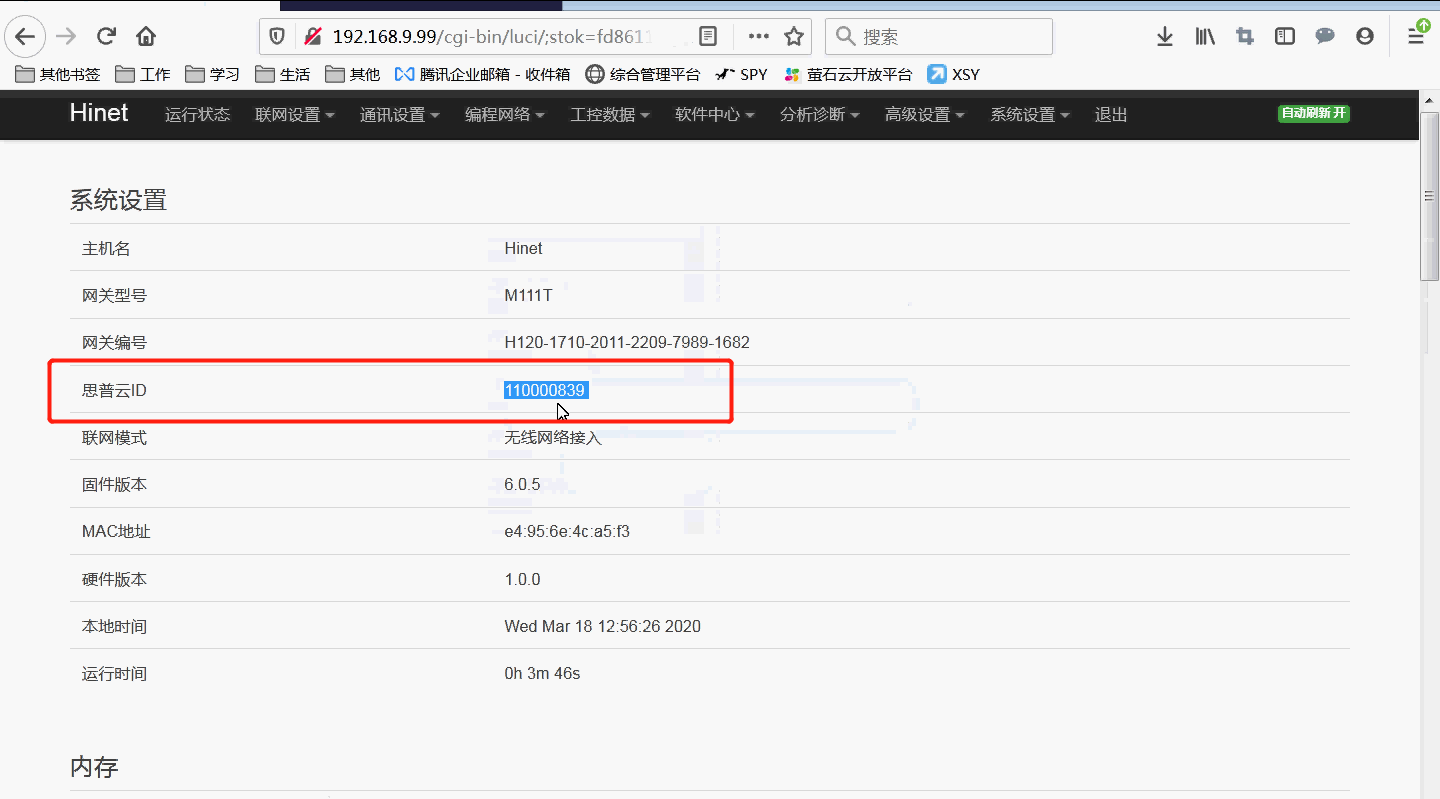

點擊【綁定網關】，選擇與PLC連接的工業智能網關，如不知道網關的思普云ID，可進網關后臺查看。

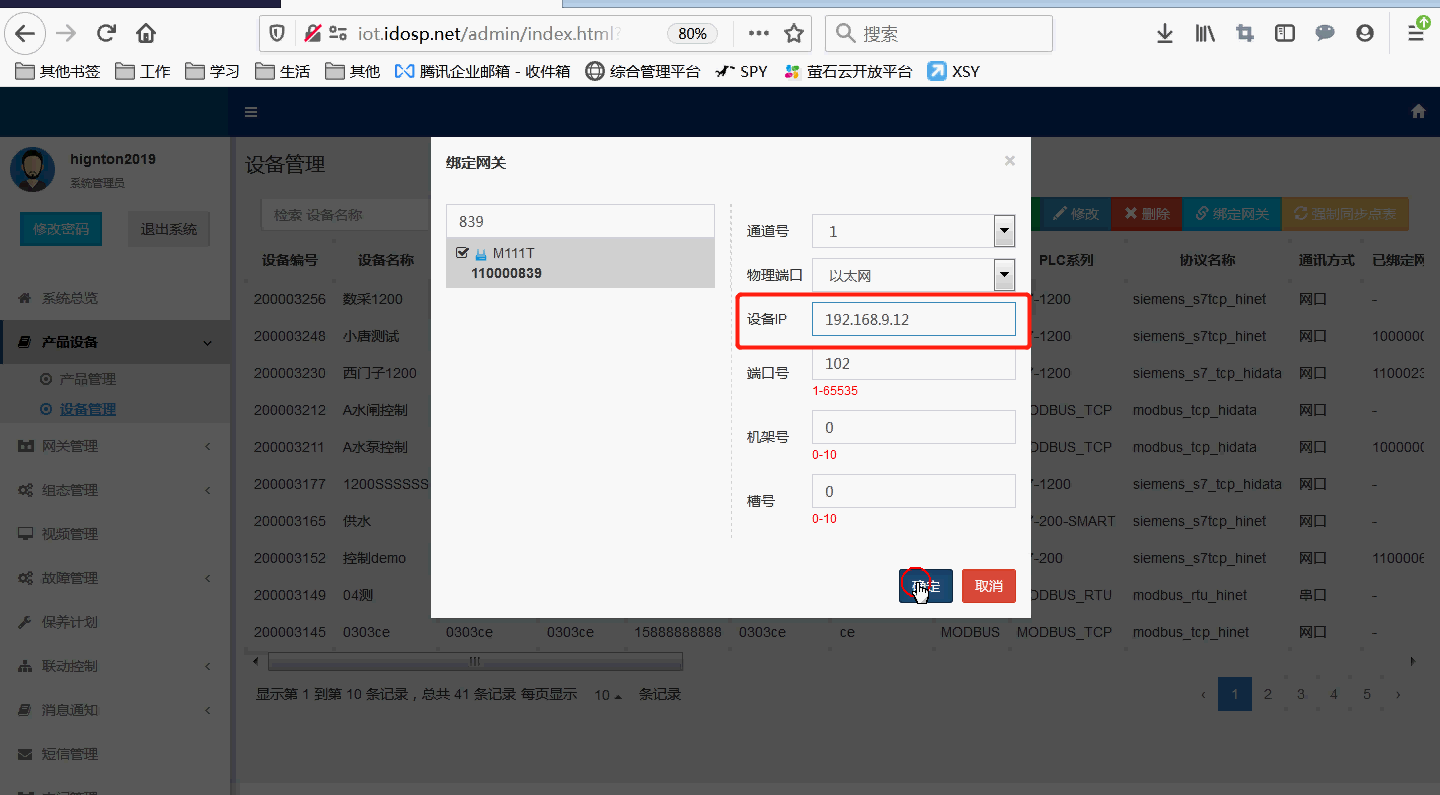

注意：設備IP填PLC的IP，且PLC的IP要與
工業智能網關LAN口IP在同網段，此處網關LAN口IP為192.168.9.99，PLC的IP為192.168.9.12，都是9網段，則不需要修改網關LAN口IP。
如需修改可在網關后臺點擊“通訊設置-LAN設置”，修改IPv4地址。
4、強制同步點表

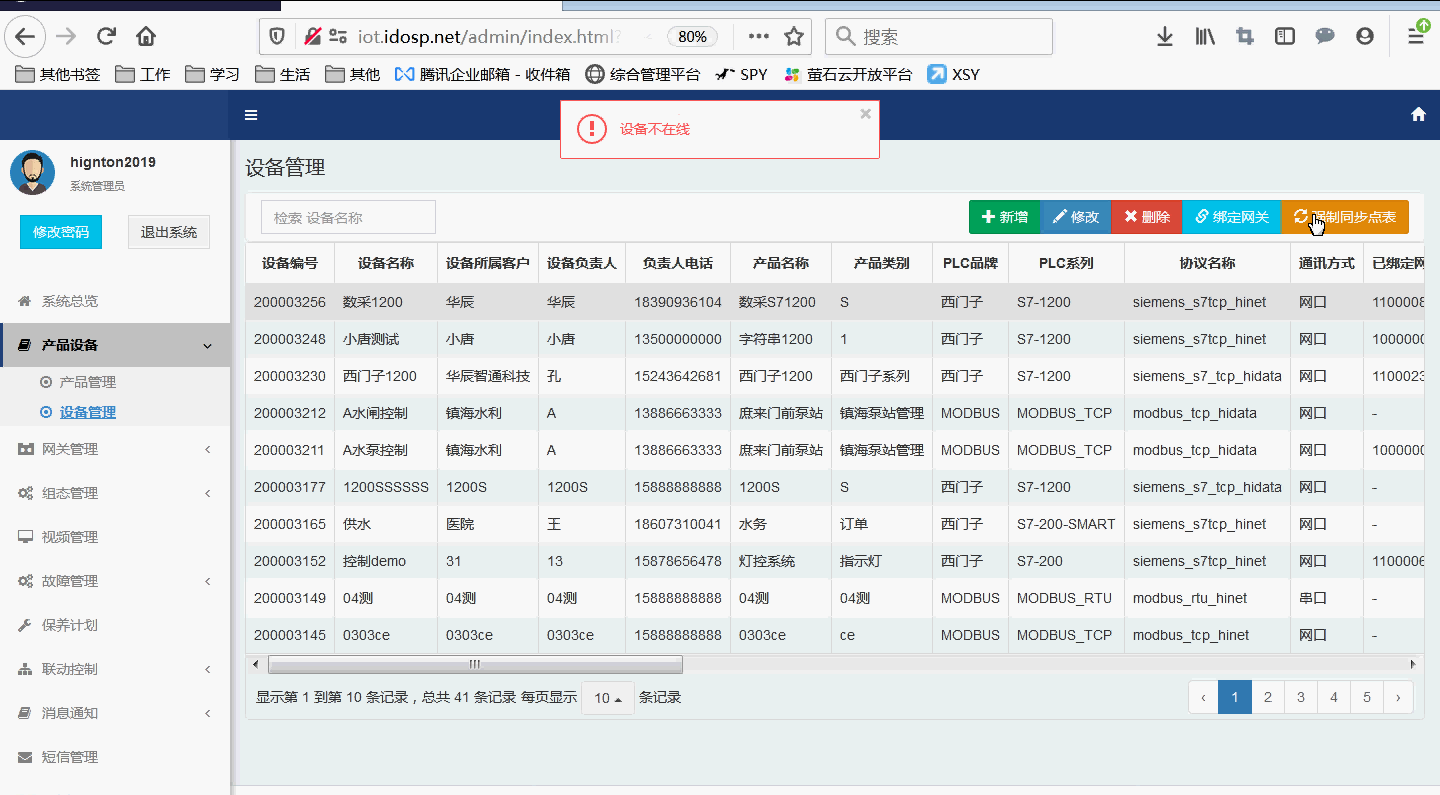

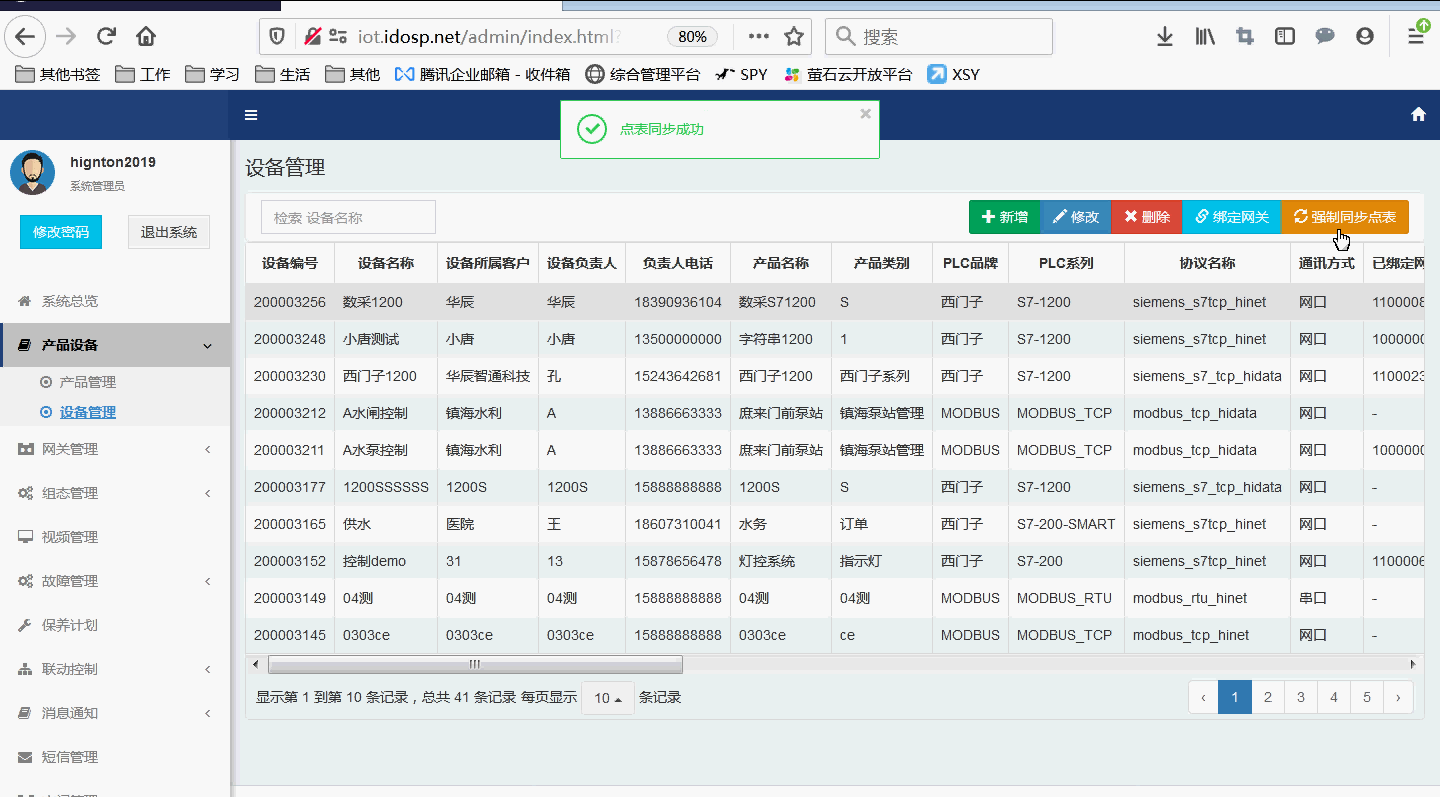

綁定網關后，網關會自動同步點表并重啟網關，立即點擊強制同步點表會提示“設備不在線”，待網關自動重啟完再【強制同步點表】。
5、查看實時數據

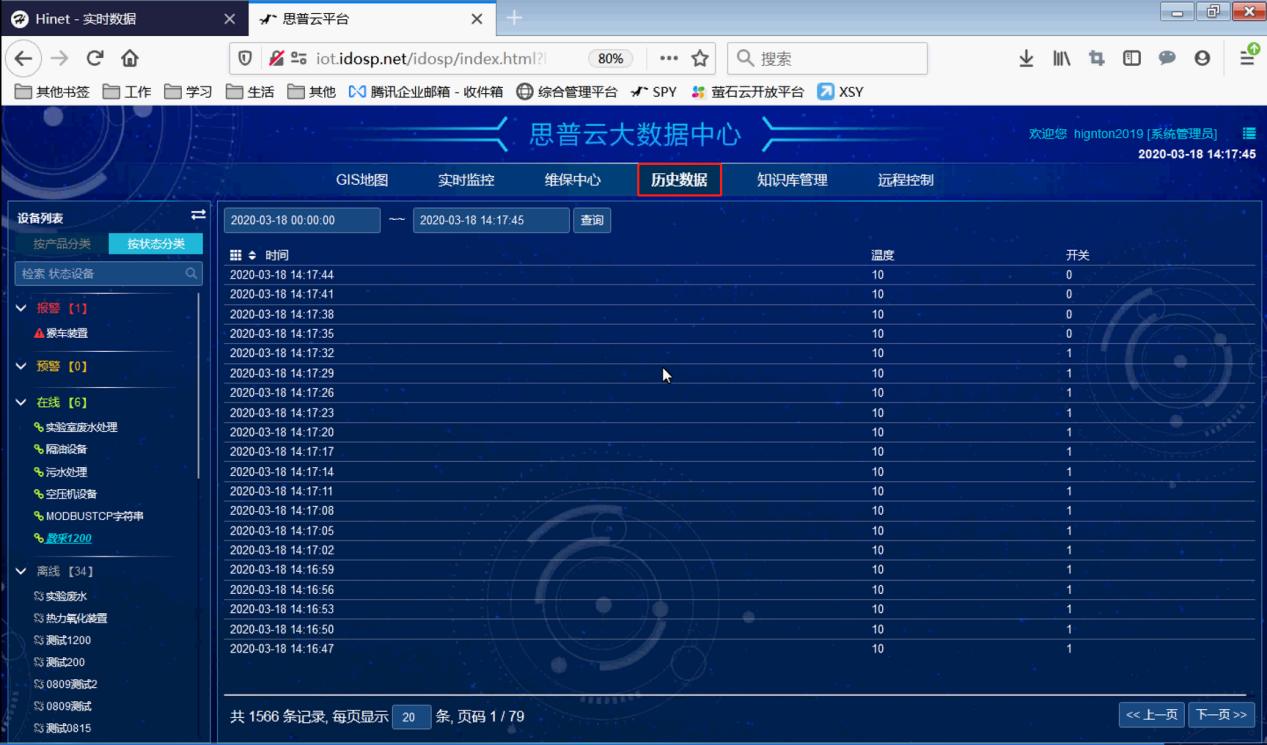

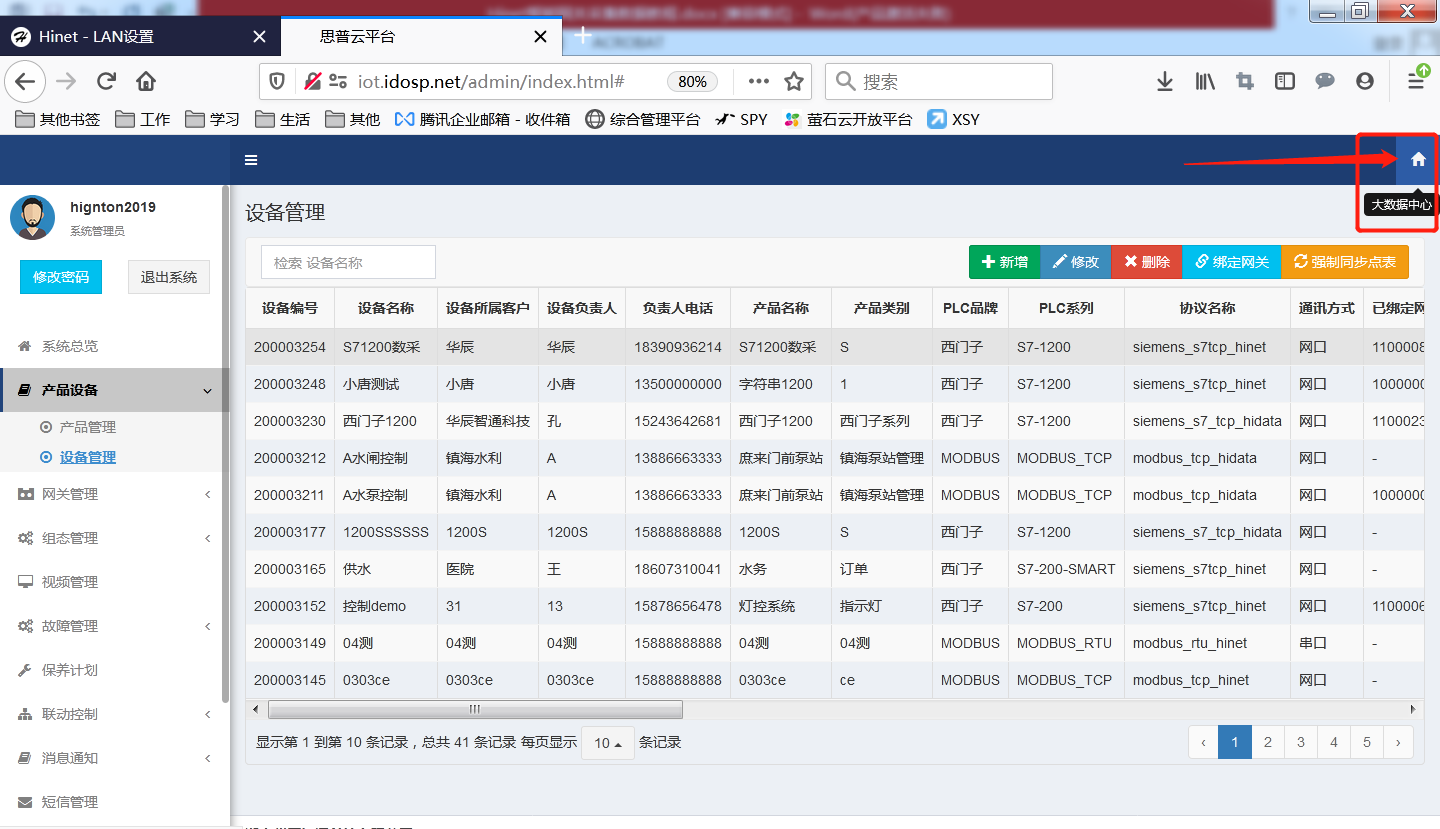

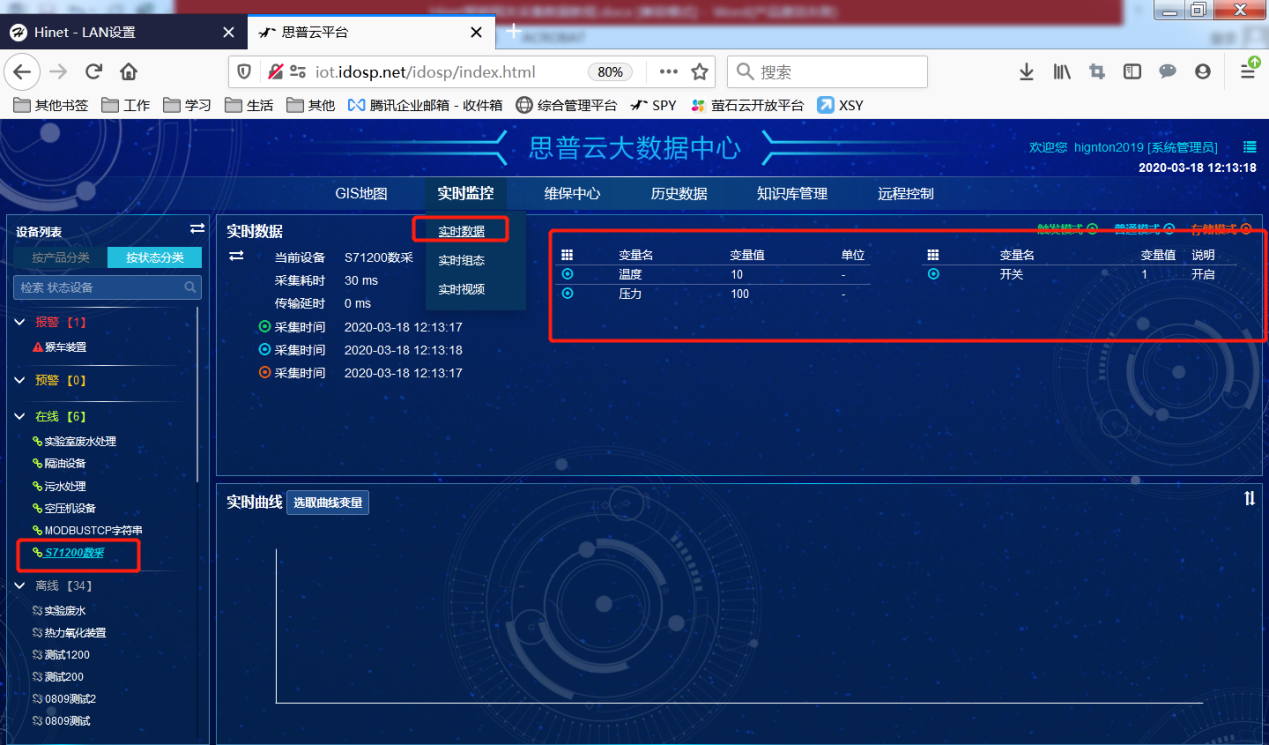

點擊網頁右上角大數據中心圖標進思普云大數據中心查看實時數據，點擊“實時監控-實時數據”查看數據。
點擊“歷史數據”——“數據展示”，查看歷史記錄

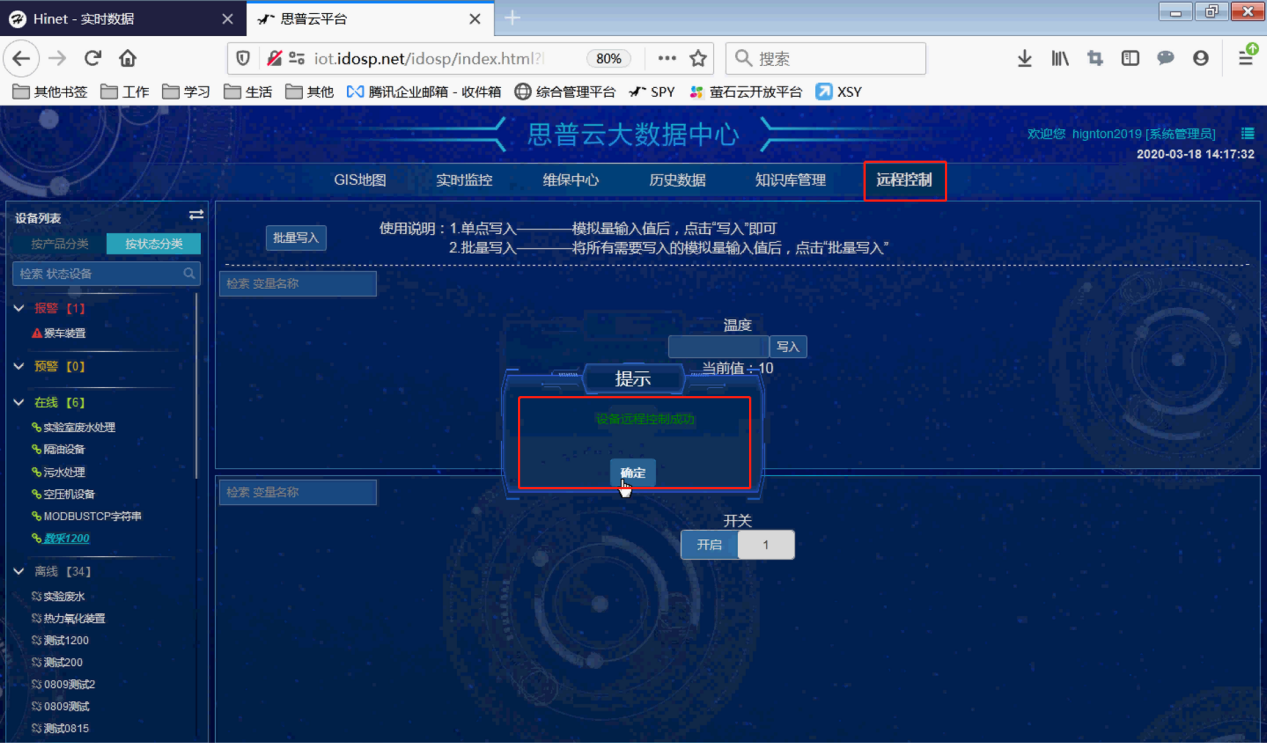

點擊“遠程控制”，“0表示開啟，1表示關閉”
