GXWORKS2設置三菱Q系列PLC 內置網絡模塊參數
1.USB線連接PLC

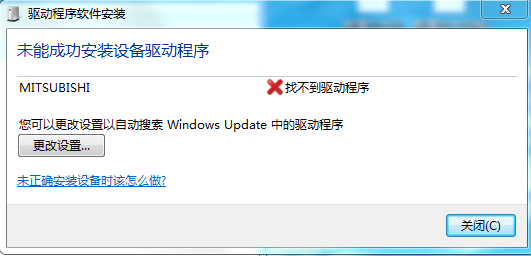

如果出現

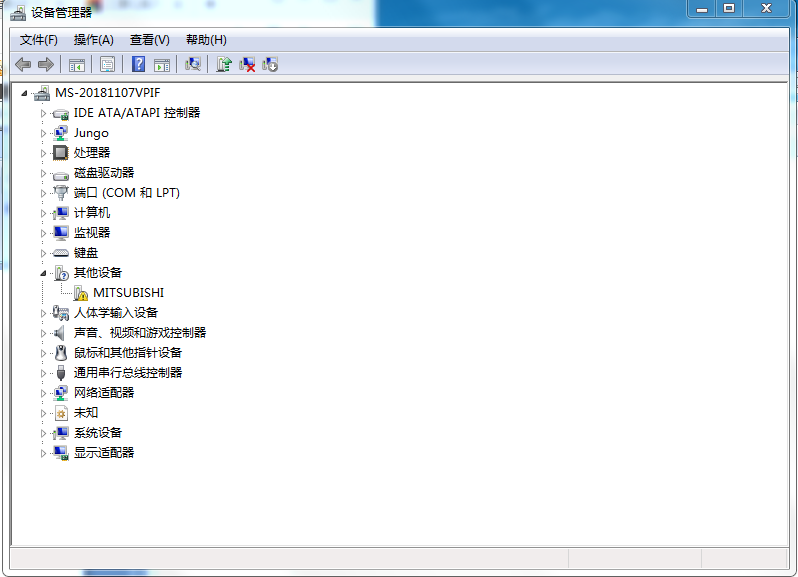

打開設備管理器
右擊MITSUBISHI，更新安裝驅動，選擇驅動所在文件夾
GXWORKS安裝后usb相應的驅動默認在MELSOFT\Easysocket\USBDrivers下面
安裝成功后usb方式連接三菱Q系列PLC。
2.讀取PLC 參數
-
打開plc參數設置，設置ip地址如果需要MC協議在PLC運行時進行控制, 勾選 允許RUN中寫入(FTP與MC協議)
-

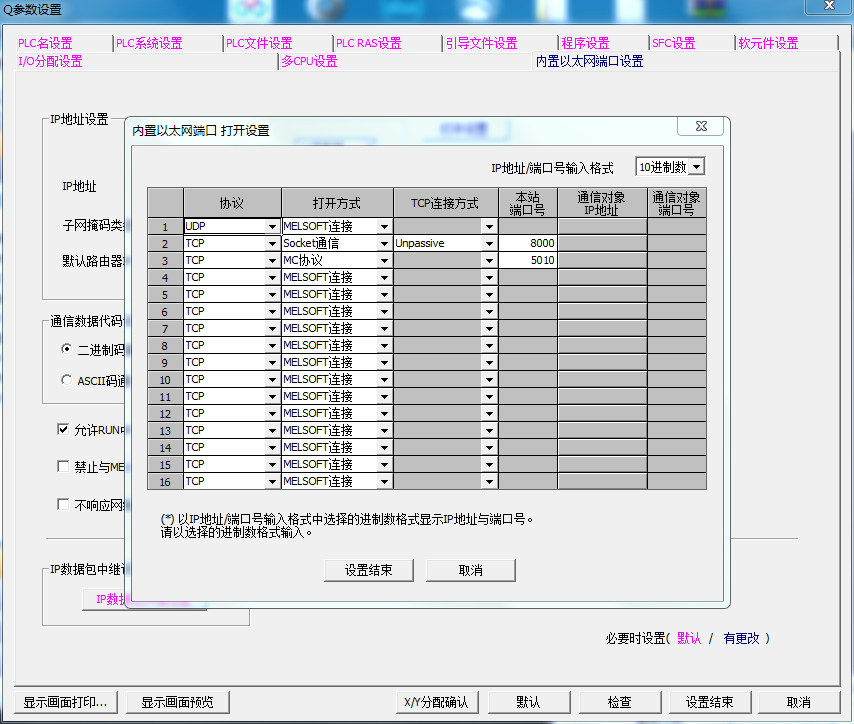

點擊打開設置, 添加TCP連接 , 打開方式選擇MC協議， 端口號自定義設置（Q系列數據采集協議的端口號)
-
點擊設置結束生效
3.設置完成之后PLC寫入程序和參數
然后一定要重啟plc 才生效

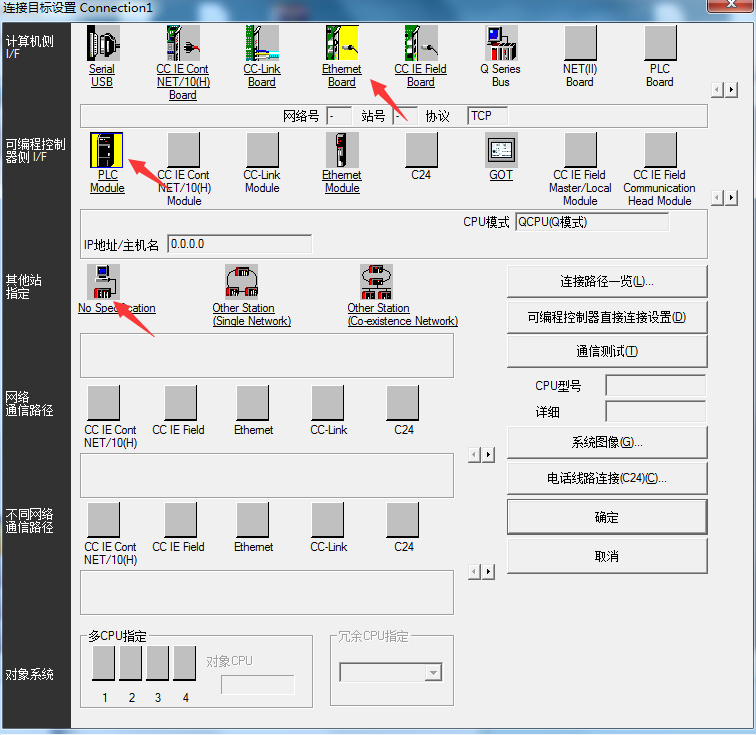

（附）GXWORKS以太網連接PLC（PLC內置以太網模塊）

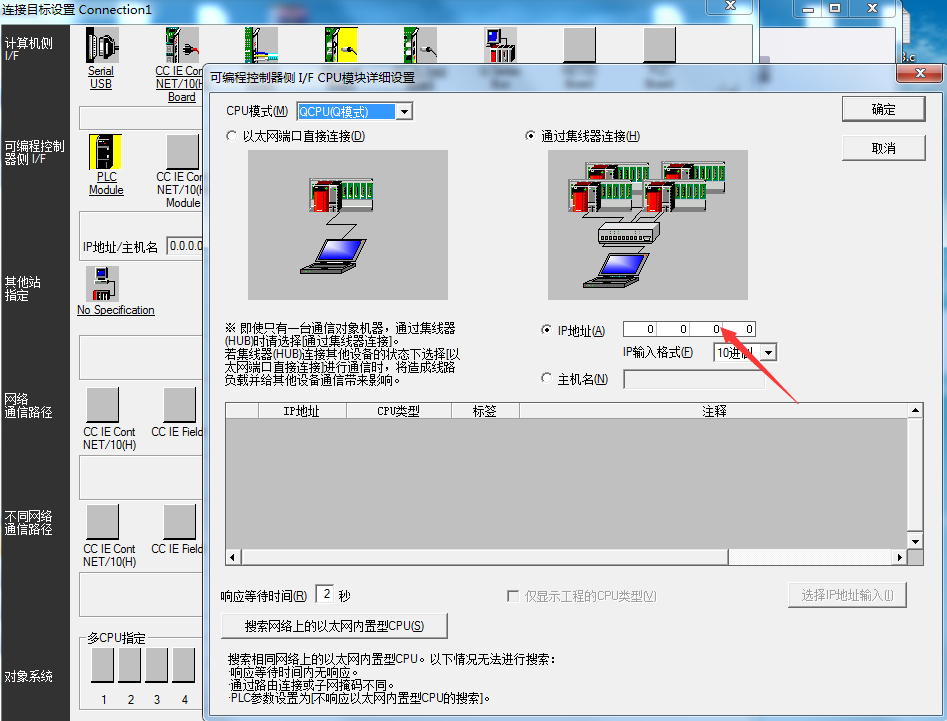

輸入IP 后點擊確認，然后連接。
